- 2013年10月23日
GPSユニットを内蔵し、本格的なAPRS運用を可能としたアマチュア無線機
144/430MHz FMデュアルバンダー「TM-D710G」シリーズを新発売
株式会社JVCケンウッドは、ケンウッドブランドより、GPSユニットを内蔵し、本格的なAPRS（Automatic Packet Reporting System）※1運用をより身近にした、144/430MHz FMデュアルバンダー「TM-D710G」シリーズを11月中旬より発売します。
※１：1992年にWB4APR（Mr. Bob Bruninga)が開発して以来、世界中で数万人のユーザーが使用している位置情報、英文字メッセージ、気象情報などのやり取りが可能なデータ通信システム。
| 品名 | 型名 | 希望小売価格（税込） | 発売時期 |
|---|---|---|---|
| 144/430MHz FMデュアルバンダー(50W) | TM-D710GS | 93,975円 | 2013年11月中旬 |
| 144/430MHz FMデュアルバンダー(20W) | TM-D710G | 88,725円 |

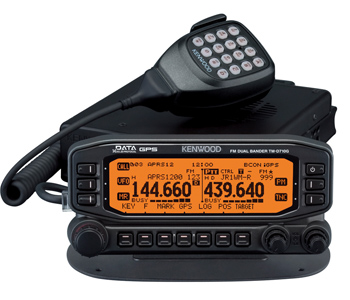

「TM-D710GS/G」
●企画背景と製品の概要
当社は、早くからAPRSをはじめとする無線とGPSデータ通信の融合に取り組み、国内向け無線機としていち早くAPRS機能を内蔵したモービル機「TM-D710」シリーズ（2007年8月）を発売しました。続いて、GPS内蔵のハンディー機「TH-D72」を発売（2010年12月）し、本体のみでAPRS運用が開始できる手軽さから好評を得てきました。
今回、「モービル機においてもGPSの接続を容易に行いたい」というユーザーからの要望を受け、GPSユニットを内蔵し、APRSを気軽に楽しんでいただけるモービル機「TM-D710G」シリーズを発売します。
「TM-D710G」シリーズは、従来より好評の「TM-D710」シリーズをベースに、操作パネルにGPSユニットを内蔵することで、本格的なAPRS運用を本機単体で可能となりました。
さらに、これまでと同様にデータ通信システム「NAVITRA -ナビトラ※２」や、EchoLink※３ Sysopモードに標準対応し、144/430MHz帯アマチュア無線機を使った新しい運用スタイルを提案します。
※２：GPS受信機で受信した位置情報と文字データを、アマチュア無線機を利用し相互通信できる日本向けシステム。
※３：VoIP（インターネット経由の音声通信）を利用してアマチュア無線を中継するシステムの一種。
●「TM-D710Gシリーズ」の主な特長
１．GPSユニットを内蔵
移動局でのAPRS運用向けに、GPSユニットを操作パネルに内蔵しました。本格的なAPRS運用が本機単体で可能です。GPSロガー機能、マークウェイポイント機能、ターゲットポイント機能、自動時刻補正機能なども搭載し、GPSを使った運用の可能性を広げます。
・GPSロガー機能
最大5000ポイントの位置情報を本体内蔵メモリーへ保存できます。保存するタイミングは、時間間隔、移動距離、ビーコン 送信ポイントの3種類の中から指定が可能。また、メモリーコントロールプログラム「MCP-6A」※４でGPSログ情報をGoogle EarthTM地 図サービスに対応したkmlファイル形式に変換できます。
※４：「MCP-6A」は、2013年11月中旬よりケンウッドWebサイトにて無償ダウンロード開始予定です。
・マークウェイポイント/マークウェイポイントリスト(100件登録可能)
現在位置の地点情報(緯度、経度、高度、時刻、ネーム、アイコン)をワンタッチで登録することが可能です。マークウェイポ イントリストでネームとアイコン情報の編集も可能です。
・ターゲットポイント機能
目標地点（最大5つまでプリセット可）までの距離と方角をリアルタイムに表示します。方角表示はノースアップ（北上）に加 え、分かりやすいヘディングアップ（進行方向上）へもワンタッチで切り替え可能です。
・グリッドスクウエアロケーター表示機能
自局位置のグリッドスクウエアロケーターを表示することが可能です。
・自動時刻補正
各種運用に必要な内蔵時計はGPSデータを使い自動補正します。
２．データ通信システム「APRS」を標準搭載
APRS開発者であるBob Bruninga（WB4APR）氏の協力により、APRSに対応したプログラムを開発。このプログラムとGPSを本体に内蔵※５することで、PCを必要としない手軽なAPRS運用を可能にしました。位置情報、方向/距離、気象情報などの情報を共有しメッセージの交換も可能です。
※５：外部GPSユニットの使用も可能。
３．データ通信システム「NAVITRA -ナビトラ」にも標準対応
受信したナビトラのパケットデータはAPRSパケットデータと同じステーションリストで扱われますので、最大100局まで保持します。ビーコンには、位置情報の他にカタカナ、英数字、記号で最大20文字のメッセージを埋め込み送信することができます。
４．AX.25準拠1200 / 9600bpsパケット対応TNC内蔵
AX.25準拠のTNC（Terminal Node Controller）を内蔵し、本体のみで本格的なAPRS、ナビトラの運用が可能 です。またPCに直接接続すれば、1200/9600bpsのパケット通信、IGate局の運用等が可能です。
５． EchoLink Sysopモード機能で、ノード局を運用
本機と、EchoLinkソフトウェアをインストールしたPCと接続してEchoLinkのノード局を簡単にセットアップで きます※６。IGate局やデジピーターとEchoLinkのノード局との同時運用も可能※７です。
※６：接続にはオプションのPC用ケーブルキット「PG-5H」が必要です。
※７：パケットモードで内蔵TNCとパソコンとを接続する場合は、EchoLink Sysopモードで使用する「PG-5H」のほかに、シリアル通信ケーブル「PG-5G」も必要です。
６．ノード局に簡単アクセス、EchoLink メモリー
最大10個のEchoLink専用DTMFメモリーに、コールサインとノード番号、制御コマンドなどを登録することがで きます。また、コールサイン・DTMF自動変換機能により、“Connect by call”や“Query by call"も簡単な操作で行うことができます。さらに、「MCP-6A」でEchoLinkメモリーの管理も可能です。なお、無線機からEchoLinkのノード局にアクセスするだけの場合は、専用ソフトウェアやコールサインの登録は必要ありません。
７．大型セパレート式パネルで操作性が向上
操作性と設置自由度を重視したセパレート式の大型パネルは、各キーの機能を液晶に表示させることにより、 多彩な機能へすぐアクセスできます。車載用にはパネルアングルを、卓上用としてはベーススタンドを使用した 設置台と、2種類のパネル設置台を同梱しました。大型周波数表示は、フルドットマトリクス液晶を採用しLCD バックライトは、2色から選択可能です。
８．同一バンド内2波同時受信（V×V、U×U）機能
144MHz帯と430MHz帯の2波同時受信機能に加えて、同一バンド内の2波同時受信機能を持っています。
９．メモリーコントロールプログラム（「MCP-6A」）対応
メモリーコントロールプログラム「MCP-6A」を使えば、PC上でメモリーチャンネルやAPRS/ナビトラ、EchoLink各種 機能の設定、カスタムスタートアップ画面などのデータ作成・編集・管理をすることができます※８。PC接続用端子は、本体背面、パネル背面の2箇所あり、運用スタイルに合わせて使用できます。
※８：PCとの接続にはオプションの「PG-5G」または「PG-5H」が必要です。
１０．ワイドバンド受信機能に空線信号キャンセラーを3波搭載
118〜524MHz、800〜1300MHzの広帯域受信機能を搭載。さらに、鉄道無線受信時に役立つ、3種類の空線信号キャンセラーに対応。
１１．音声合成ユニット「VGS-1」（オプション）によるボイスガイド/ボイスストレージ対応
オプションの「VGS-1」を装着すると、キー操作を音声アナウンスにより確認できます（APRSメニューの内容も読 み上げ可能）。またボイスメッセージや30秒までの常時録音も可能です。
●主な定格
| TM-D710GS | TM-D710G | ||||
| 一般仕様 | |||||
|---|---|---|---|---|---|
| 送信周波数範囲 | Band A & B | 144 – 146 MHz | |||
| 430 – 440 MHz | |||||
| 受信周波数範囲 | Band A | 118 – 524 MHz* | |||
| Band B | 136 – 524 MHz* | ||||
| 800 – 1300 MHz* | |||||
| (*セルラーバンド等一部周波数を除く) | |||||
| 電波型式 | F1D、F2D、F3E | ||||
| アンテナインピーダンス | 50Ω | ||||
| 電圧範囲 | DC13.8V ±15% (マイナス接地) | ||||
| 使用温度範囲 | -20°C 〜 +60° C | ||||
| 周波数安定度 | ±5ppm以内(-10°C ~ +50°C) | ||||
| 消費電流 | 送信時 | 144MHz帯 | HI | 13.0A以下 | 7.5A以下 |
| MID | 5.5A以下 | 4.5A以下 | |||
| LOW | 4.0A以下 | 3.5A以下 | |||
| 430MHz帯 | HI | 13.0A以下 | 8.0A以下 | ||
| MID | 6.5A以下 | 4.5A以下 | |||
| LOW | 5.0A以下 | 3.5A以下 | |||
| 受信時 | 1.2A以下 (低周波出力2W時) | ||||
| 寸法(幅 x 高さ x 奥行) | 突起物含まず | パネル部 | 155 x 70 x 38 mm | ||
| 本体部 | 140 x 43 x 142 mm | ||||
| 突起物含む最大寸法 | パネル部 | 156 x 71 x 56 mm | |||
| 本体部 | 140 x 44 x 158 mm | ||||
| 質量 | パネル部 | 約0.3kg | |||
| 本体部 | 約1.2kg | ||||
| 送信部 | |||||
| 送信出力 | HI | 144MHz帯/430MHz帯 | 50W / 50W | 20W / 20W | |
| MID | 144MHz帯/430MHz帯 | 約10W / 約10W | 約10W / 約10W | ||
| LOW | 144MHz帯/430MHz帯 | 約5W / 約5W | 約2W / 約2W | ||
| 変調方式 | リアクタンス変調 | ||||
| 最大周波数偏移 | ±5kHz以内 | ||||
| スプリアス発射強度 | -60dB以下 | ||||
| 変調歪 (300Hz 〜 3kHz) | 3%以下 | ||||
| マイクロホンインピーダンス | 600Ω | ||||
| 受信部 | |||||
| 受信方式 | ダブルスーパーヘテロダイン方式 | ||||
| 中間周波数 | 第1 IF (A Band/B Band) | 45.05MHz / 49.95MHz | |||
| 第2 IF (A Band/B Band) | 455kHz / 450kHz | ||||
| 受信感度 | 144MHz帯/430MHz帯 | 0.16μV（-16dBμ）以下 | |||
| スケルチ感度 | 144MHz帯/430MHz帯 | 0.1μV（-20dBμ）以下 | |||
| 選択度 | -6dB帯域幅 | 11kHz以上 | |||
| -50dB帯域幅 | 30kHz以下 | ||||
| 低周波出力(8Ω) | 2W以上(5%歪時) | ||||
＊測定法はJAIAで定めた測定法による
