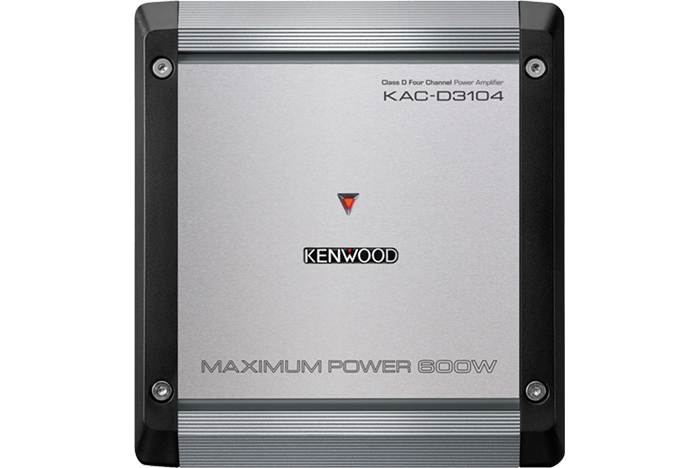

KAC-D3104Amplificador de potencia de 4 canales clase D

KAC-D3104
Zoom
  • Max Power 600W
  • Size: (W)170mm x (H)55mm x (D)187mm
  • Filtro Pasa-altos y Pasa-bajos variable
  • Bass Boost

Los amplificadores de la serie D proporcionan una solución poderosa en un diseño compacto, ideal para actualizar el sistema de audio de su automóvil.

Respuesta de frecuencia Ampliada

Compatible con audio de alta resolución, KAC-D3104 es ideal para la reproducción de audio de alta resolución, ya que presenta una respuesta de frecuencia que se extiende a 50 kHz

Dual Sigma Drive

Este avanzado circuito de realimentación negativa mejora el factor de amortiguación y aumenta la fidelidad y la calidad del sonido. Cuando una señal pasa por un altavoz de graves, como una nota de 50 hercios, el altavoz se moverá y creará la nota. Sin embargo, como el altavoz tiene masa y suspensión, no parará de moverse una vez que esté en movimiento. Este movimiento extra (sonido) crea un tipo de distorsión que no es parte de la señal original. El circuito de realimentación negativa detecta este movimiento indeseado y como si fuera un freno electrónico manda un pulso contrario para detener el altavoz.

Pequeño Tamaño Gran Potencia

El KAC-D3104 es de tamaño pequeño pero con su tremenda salida de sonido, es extremadamente versátil. Se puede instalar en vehículos donde el espacio es limitado y es perfecto para los propietarios de vehículos que no quieren sacrificar el espacio de carga o que prefieren instalaciones ocultas.

  • ① Fusible (20A x 2)
  • ② Terminal POWER IN BATT.(alimentación)
  • ③ Terminal P.CON (control de corriente)
  • ④ Terminal GND (tierra)
  • ⑤ Terminales SPEAKER OUTPUT (A.ch/B.ch)
  • ⑥ Control FILTER FREQUENCY (A.ch/B.ch)
  • ⑦ Conmutador FILTER(A.ch/B.ch)
    • ・Posiitón HPF ( filtro de paso alto)
    • ・Posición OFF
    • ・Posición LPF ( filtro depaso bajo)
  • ⑧ Control BASS BOOST LEVEL
  • ⑨ Control INPUT SENSTIVITY ( sensibilidad de entrada) (A.ch/B/ch)

Características Generales

KAC-D8105 KAC-D5101 KAC-D3104
POTENCIA MÁXIMA 1600W 1000W 600W
POTENCIA RMS (4Ω) 50W x 4 + 300W 300W 50W x 4
POTENCIA RMS (2Ω) 75W x 4 + 500W 500W 75W x 4
POTENCIA RMS POWER EN PUENTE 150W x 2 (Bridged) + 300W - 150W x 2 (Bridged)
PRESTACIONES Entrada de nivel de altavoz Entrada de nivel de altavoz Entrada de nivel de altavoz
Activación por detección de señal Activación por detección de señal Activación por detección de señal
Filtro de paso alto variable Filtro de paso bajo variable Variable High Pass Filter
Filtro de paso bajo variable Bass Boost (refuerzo de graves) Filtro de paso bajo variable
Bass Boost (refuerzo de graves) - Bass Boost (refuerzo de graves)
Dimensiones (A)229mm x (A)55mm x (P)187mm (A)170mm x (A)55mm x (P)187mm (A)170mm x (A)55mm x (P)187mm
Peso 4.5 lbs (2.0kg) 2.9 lbs ( 1.3kg) 2.9 lbs ( 1.3kg)
« scroll
CTA-2006 Primary Ratings Power Output 50 Watts RMS x 4 at 4 Ohms and ≤1%THD+N
Signal-to-Noise Ratio 80dBA (Reference: 1Watt into 4Ohms)
Maximum Power Output MAX POWER 600W
Rated Power Output at 14.4V A/B (4 Ohms) 50Watts RMS x 4 (4 Ohms, 20-20kHz, ≤1.0% THD)
A/B (2 Ohms) 75Watts RMS x 4 (2 Ohms, 1kHz, ≤1.0% THD)
A/B (Bridged 4Ohms) 150Watts RMS x 2 (Bridged 4 Ohms, 1kHz, ≤1.0% THD)
Specifications Signal to Noise Ratio 100dB (Reference: Rated Power into 4Ohms at 14.4V)
Frequency Response 20Hz-50kHz (+0dB, -3dB)
Input Impedance 10k ohm
Speaker Impedance 4Ω (2Ω to 8Ω allowable)
Bridged Connection 4Ω to 8Ω allowable
Audio Section Low-Pass Filter 50Hz-200Hz, -12dB/oct (A/B)
High-Pass Filter 50Hz-200Hz, -12dB/oct (A/B)
Bass Boost 40Hz, 0dB - +18dB (Bch)
RCA Input Sensitivity 0.2[V] - 5.0 [V]
Speaker Level Input Sensitivity 4.0[V] - 12.0 [V]
Terminals Battery & Ground M6 Screw Type Terminal Block
Speaker Output M4 Screw Type Terminal Block
General Dimensions(WxHxD) 6-11/16 x 2-3/16 x 7-3/8 [inch]
Operating Voltage 14.4V（11-16V allowable）
Current Consumption 25[A]
Key Features CTA-2006 Compliant
2 Ohms Load Capability
Speaker Level Input with Signal Sensing Turn-on
Power MOS-FET Switching Power Supply
Extruded Aluminum Heat Sink Design
